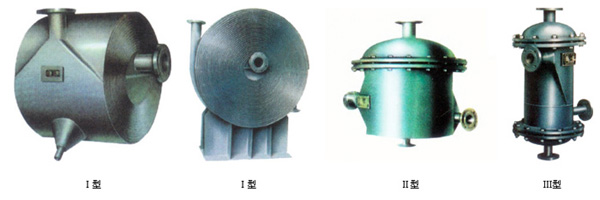

螺旋板式换热器是一种高效换热设备，适用汽－汽、汽－液、液－液，对液传热。它适用于化学、石油、溶剂、医药、食品、轻工、纺织、冶金、轧钢、焦化等行业。按结构形式可分为不可拆式（I型）螺旋板式及可拆式（Ⅱ型、Ⅲ型）螺旋板式换热器。 　　 结构及性能 　　 1、本设备由两张卷制而成，形成了两个均匀的螺旋通道，两种传热介质可进行全逆流流动，大大增强了换热效果，即使两种小温差介质，也能达到理想的换热效果。 　　 2、在壳体上的接管采用切向结构，局部阻力小，由于螺旋通道的曲率是均匀的，液体在设备内流动没有大的转向，总的阻力小，因而可提高设计流速使之具备较高的传热能力。 　　 3、I型不可拆式螺旋板式换热器螺旋通道的端面采用焊接密封，因而具有较高的密封性。 　　 4、Ⅱ型可拆式螺旋板换热器结构原理与不可拆式换热器基本相同，但其中一个通道可拆开清洗，特别适用有粘性、有沉淀液体的热交换。 　　 5、Ⅲ型可拆式螺旋板换热器结构原理与不可拆式换热器基本相同，但其两个通道可拆开清洗，适用范围较广。 　　 6、螺旋板式换热器按公称压力可分为PN0.6、1.0、1.6、2.5MPa(系指单通道能承受的最大工作压力)。按材质可分为碳素钢和不锈钢。用户可根据实际工艺情况选用。 　　 7、单台设备不能满足使用要求时，可以多台组合使用，但组合时必须符合下列规定： 并联组合、串联组合，设备和通道间距相同。混合组合：一个通道并联，一个通道串联。 　　部分规格换热器列举如下：

不锈耐酸钢制PN0.6、1.6MPa不可拆式(I型)螺旋板换热器

公称换热 面积m2 通道间距 mm 计算换热 面积m2 流速1m/ces 时 处理量m3/h 接管公称 直径dg 型 号 重 量(kg) I 6B型 I 6B型 1 6 1.0 3.89 40 I 6，I 16B1-0.2/300-6 44 50 2 6 2.1 3.89 40 I 6, I 16B2-0.2/400-6 78 85 4 6 4.4 8.2 50 I 6, I 16B4-0.4/400-6 131 135 10 4.5 17.3 80 I 6, I 16B4-0.5/450-10 129 133 10 4.8 13.7 70 I 6, I 16B4-0.4/500-10 161 205 8 6 7.3 8.21 50 I 6, I 16B8-0.4/500-6 212 215 10 7.85 17.3 80 I 6, I 16B8-0.5/550-10 235 273 10 7.3 20.90 80 I 6, I 16B8-0.6/500-10 237 275 10 6 11.1 8.21 50 I 6, I 16B10-0.4/600-6 295 355 10 11.5 17.3 80 I 6, I 16B10-0.5/650-10 315 405 10 11.2 20.90 80 I 6, I 16B10-0.6/600-10 305 395 15 6 16.9 12.54 70 I 6, I 16B15-0.6/600-6 415 490 10 14.72 17.3 80 I 6, I 16B15-0.5/760-10 405 575 10 15.0 28.1 80 I 6, I 16B15-0.8/600-10 400 570 14 15.6 39.3 100 I 6, I 16B15-0.8/700-14 505 680 20 6 21.7 8.21 50 I 6, I 16B20-0.4/800-6 540 710 10 21.0 20.90 80 I 6, I 16B20-0.6/800-10 555 735 14 20.9 39.30 100 I 6, I 16B20-0.8/800-14 660 830 25 10 26.6 29.90 100 I 6, I 16B25-0.6/900-10 610 950 14 26.9 39.20 100 I 6, I 16B25-0.8/900-14 720 1060 30 10 28.2 28.10 100 I 6, I 16B30-0.8/800-14 750 1180 14 32.2 39.20 100 I 6, I 16B30-0.8/1000-14 980 1370 40 10 45.4 35.30 100 I 6, I 16B40-1.0/900-10 1130 1515 14 40.2 19.4 125 I 6, I 16B40-1.0/1000-14 1200 1630 50 10 53.9 35.3 100 I 6, I 16B50-1.0/1000-14 1360 1755 60 10 61.05 35.3 100 I 6, I 16B60-1.0/1100-10 1920 2112 14 60.08 49.40 125 I 6, I 16B60-1.0/1200-14 2000 2200 80 10 81.83 35.3 100 I 6, I 16B80-1.0/1200-10 2560 2816 14 80.9 49.40 125 I 6, I 16B80-1.0/1400-14 2667 1934 100 10 101.9 35.3 100 I 6, I 16B100-1.0/1300-10 3200 3520 14 100.06 49.40 125 I 6, I 16B100-1.0/1500-14 3333 3666 120 10 115.5 35.3 100 I 6, I 16B120-1.0/1500-10 3870 4257 14 119.0 49.4 125 I 6, I 16B120-1.0/1700-14 4020 4422 130 14 128.80 49.4 125 I 6, I 16B130-1.0/1750-14 4241 4665 18 129.09 63.5 150 I 6, I 16B130-1.0/1967-18 4462 4908 150 14 148.1 49.4 125 I 6, I 16B150-1.0/1890-14 4702 5172 18 148.2 63.5 150 I 6, I 16B150-1.0/2010-18 4962 5458
